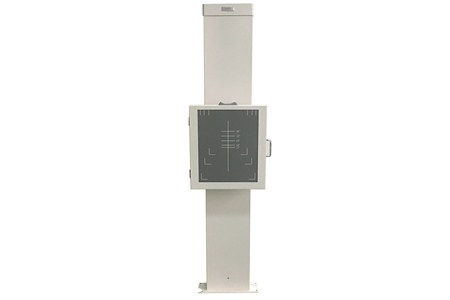

華銳17×17立式攝片架

1、概念：

17×17胸片架配用在各種醫用診斷機上，對人體的頭部、胸部、腹部、盆腔等部位進行濾線器攝影。該裝置在垂直上、下移動范圍內任意定位，攝片時操作簡便、靈活可靠，使用范圍廣泛。本裝置由濾線柵、暗盒抽屜、立柱、滑車架等部件組成。

2、主要技術參數

  （1）片盒*心上、下移動距離1100mm

  （2）承裝攝片暗盒尺寸

       203mm×254mm(8″×10″)至432mm×432mm(17″×17″)；

  （3）濾線柵(選配)：

    1）柵密度：40線/cm；

    2）柵比：10：1；

    3）會聚距離：180cm。

3、安裝和使用：

  （1）安裝

       將本裝置放置于距球管180cm的平整硬質地面上，使攝片盒垂直*心與球

管*心重合，調整正確后，對準裝置立柱底部的四個φ8.5的通孔*心,以電錘打孔安裝四顆M8的膨脹螺絲,然后擰緊即可。

  （2）使用

    1） 打開攝片盒盒門，將選用的片盒卡入片夾內，向下推，使片盒置于卡片器內，然后松手，片盒自動卡緊；

    2） 關上盒門；

    3） 按攝片部位選擇攝片條件調整攝片盒的適宜高度即可攝片。
