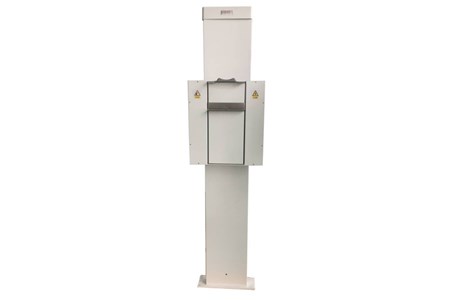

DR立式攝片架

1、概述

   DR立式胸片架是利用醫療機構已有的醫用X射線機與本裝置的組合作用，對人體的頭部、胸部、腹部、盆腔等部位進行攝片檢查，達到診斷病灶的目的。本產品的通用名稱是攝片架，其商品名稱是DR立式胸片架。

   本攝片架適配于不同尺寸的DR平板探測器、CR IP板及暗盒。

2、結構及技術參數

  （1）結構

       本裝置由立柱、滑架、片盒和平衡裝置幾部分組成。

  （2）技術參數

    1）片盒上下移動*大行程1100mm；

    2）DR平板探測器*心與片盒*心的左右及上下偏差不大于±5mm

    3）在行程范圍內，片盒*心左右偏差不大于±5mm

   4）承裝DR平板探測器、CR IP板、暗盒的尺寸：

       DR平板探測器*大尺寸：17〞×17〞

       CR IP板/暗盒*大尺寸： 17〞×17〞

3、安裝和使用

  （1）安裝

       將本裝置放置于距球管180cm的平整硬質地面上，使片盒垂直*心與球管*心重合，調整正確后，對準裝置立柱底部的四個φ8.5的通孔*心,以電錘打孔安裝四顆M8的膨脹螺絲,然后擰緊即可。

  （2）使用（以DR平板探測器為例）

    1）將選用的DR平板探測器卡入片夾內，向下推，將DR平板探測器的*心線與卡槽的*心缺口對準，將DR平板探測器置于卡片器內，然后松手，DR平板探測器自動卡緊；

    2）按攝片部位選擇攝片條件調整DR平板探測器的適宜高度即可攝片。
