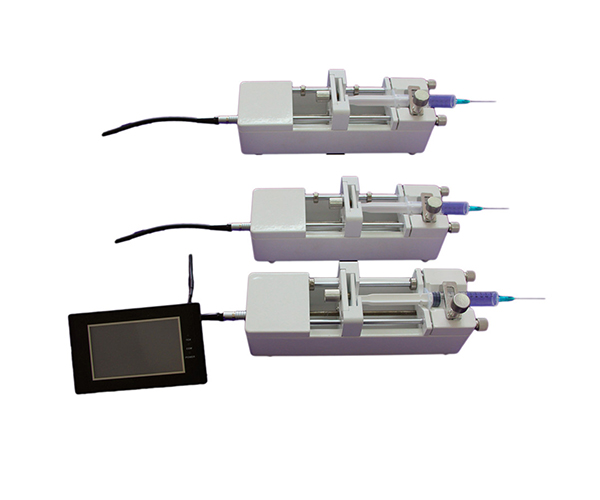

訊飛注射泵 XFP01-BD(3)

1.功能簡介

1)   XFP01-BD(3)注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗、靜電紡絲應用及其他實驗室微量注射實驗等；

2)   內置4.3寸（480*272像素）液晶多彩觸摸屏裝置，操作簡單直觀；

3)   注射器內徑輸入功能，可從列表中選擇注射器或直接輸入注射器內徑；

4)   掉電記憶功能：系統自動保存設置參數，重新上電后無需重新設置；

5)   RS485通訊：可實現一屏控制3臺泵的運行，各泵可相互獨立工作

XFP01-BD(3)技術規格表

注射泵類型

XFP01-BD(3)

通道數量

3

適用注射器類型

5ul-60ml

每微步距離

0.78um

每微步注射量

0.13uL(50mL 注射器)

線速度范圍

4.69ul/min-270.00ml/min

流量范圍

0.001uL/min-158.909ml/min

工作模式

推拉、單推循環

線性推力

>30kgf

*大步速

1243step/sec

*小步速

0

控制精度

當>30%滿行程時，控制誤差≤±0.5%

設置方式

全程觸摸屏點擊設置

顯示方式

480*272 液晶觸摸屏顯示

電壓范圍

DC24V

工作環境

溫度 5-40℃，相對濕度<80%

外形尺寸

306*208*144(mm)

重量

2.5kg

2. 概 述

XFP01-BD(3)具體使用方法如下：

若要進行參數的設置、修改或查看則在開機主界面中即可進行操作。參數輸入過程首先應從列表中選取注射器或直接輸入注射器的內徑，然后再輸入其它參數（注射容量、速度等），工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

1)       模式選擇

   每臺泵有4種工作模式選擇。分別是：?jiǎn)瓮?，單拉，單推循環，不工作。

2)       注射容量

可以設置并且必*設置注射的目標液量，當達到目標值時注射泵自動停止工作。有2種液量單位可供選擇。

3)       流速

可以設置并且必*設置注射流速值，有6種流量單位可供選擇。

4)       注射器的確定

l  從選型畫面中查找

在參數設置畫面中有一個選型按鈕，可跳轉至選型畫面，當中包含了一系列常用的標準的注射器型號。一旦選中了注射器型號尺寸，程序?qū)⑹褂么藘?nèi)徑值。

l  注射器參數自定義

如果使用的注射器程序列表中沒有，可以自主手動輸入注射器內徑。

5)       通訊類型

采用RS485通信，可分別控制三臺泵的運行。

6)       非易失性存儲

所有參數被存儲在EEPORM中，系統重新上電后可以恢復到斷電前狀態。
