訊飛注射泵XFP01-B

規格表

注射泵類型

XFP01-B

XFP02-B

XFP04-B

XFP10-B

通道數量

1

2

4

10

適用注射器類型

5ul-60ml

5ul-30ml

5ul-20ml

10ml

每微步距離

0.78um

0.78um

0.78um

0.78um

每微步注射量

0.13uL

(50mL 注射器)

0.13uL

(50mL 注射器)

0.13uL

(50mL 注射器)

0.13uL

(50mL 注射器)

線速度范圍

4.69ul/min

-270.00ml/min

4.69ul/min

-270.00ml/min

4.69ul/min

-270.00ml/min

4.69ul/min

-270.00ml/min

流量范圍

0.001uL/min

-158.909ml/min

0.001 uL/min

-90.926 ml/min

0.001 uL/min

-67.867 ml/min

0.001 uL/min

-40.518 ml/min

工作模式

推拉、單推循環

線性推力

>30kgf

步速范圍

0-1243step/sec

控制精度

當>30%滿行程時，控制誤差≤±0.5%

設置方式

全程觸摸屏點擊設置

顯示方式

480*272 液晶觸摸屏顯示

電壓范圍

DC18V-DC36V

工作環境

溫度 5-40℃，相對濕度<80%

外形尺寸

306*208*144(mm)

重量

1.3kg

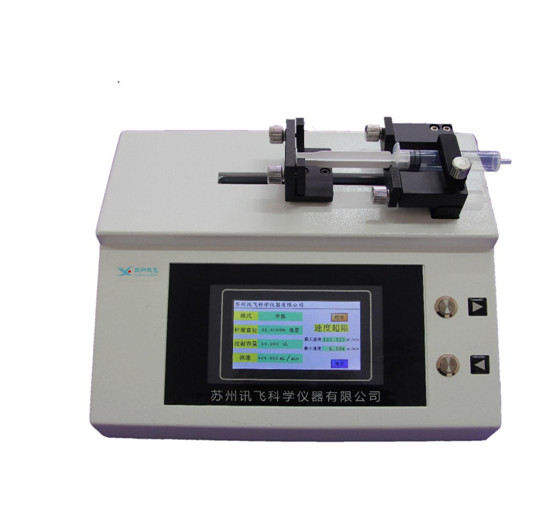

簡介

該注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗及其他實驗室微量注射實驗等。內置4.3寸（480*272）液晶觸摸屏裝置，操作簡單直觀?？赏瑫r裝卡規定范圍內不同規格的注射器，適合高精度的液體注射。

概述

可選擇工作模式；可從列表中選取注射器或直接輸入注射器的內徑參數；可直接輸入注射液量；可直接輸入注射流速。當所有工作參數設定完畢，點擊確定按鈕跳轉到運行界面，按運行按鈕，注射泵開始運行，可通過進度條、運行時間等參數顯示運行狀態。

v  工作模式

單推、單拉、單推循環

v  注射器內徑

l  在列表中查找

點擊選型按鈕，跳轉至注射器型號選擇畫面，該畫面包含了國內外常用的注射器廠家的產品型號參數。一旦選定了某個注射器，該注射器的內徑值將會自動地輸入到內徑顯示框里。

l  注射器內徑輸入

若使用的注射器型號選型畫面中沒有，則可以通過游標卡尺測量并直接輸入注射器的內徑值。

v  注射容量

可以設置注射的目標容量。當達到目標值時注射泵自動停止動作。

v  流速

可設置注射的流速參數。

v  通訊接口（*級功能）

通過RS485通訊接口可與上位機相連。

v  掉電記憶功能

EEPROM保存設置參數，重新上電后無需重新設置。

v  注射容量和流速單位

容量單位(mL、uL)、流速單位(mL/sec、mL/min、mL/hour、uL/sec、uL/min、uL/hour)可設置。

v  校準：通過校準程序可以得到更精*的注射參數。
